TERFİ - GİRİŞ ÜNİTELERİ


Terfi - Giriş Ünitesi


Terfi ünitesi, atıksuyun tesisine ilk giriş yaptığı noktadır.
Terfi ünitesi atıksuarıtma tesisi için en önemli ünitedir.

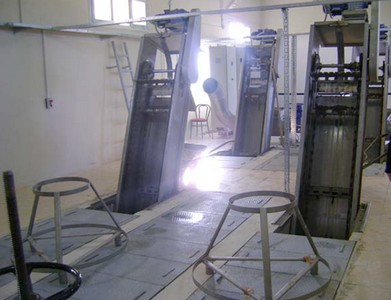

Üniteye kolektör hattından giriş yapan atıksu önce 5cm tırnak aralığı bulunan 'kaba ızgara'
dan geçer. Kaba ızgaralar SCADA üzerinden otomatik ve manuel olarak çalıştırılır. Otomatik
çalışma, seviye sensörlerine bağlı olarak ve zaman ayarına bağlı olarak iki ayrı şekilde kontrol
edilebilir veya Izgaranın kendi Lokal panosu üzerinden manuel olarak kumanda edilebilir.

Ultrasonik seviye sensörleri ızgaraların ön ve arkasında bulunur ve iki sensör arasındaki seviye
farkına göre yada ızgaraların kumanda panosundan yapılan zaman ayarına göre çalışır.

Kaba ızgara sonrasında tırnak aralığı 1cm olan “İnce Izgaralar” bulunmaktadır. İnce ızgaralar
otomatikte kaba ızgaradan gelen bilgiye göre çalışır ya da manuel olarak lokal panosundan
kumanda edilebilir.

Kaba ve ince ızgaralardan çıkan kaba atıklar konveyör bant ile uzaklaştırılarak konteynırlarda

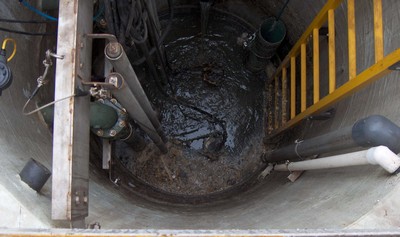

toplanır. Izgaralardan geçen ve kaba pislikleri uzaklaştırılan atıksu, terfi haznesine gelir.

Terfi haznesinde tesisin kapasitesine göre seçilmiş uygun güçte ve sayıda terfi pompaları
bulunmaktadır. Pompa sayıları tesis tasarımına ve kapasitesine göre değişmekte, 3+1, 4+1, 5+1
olmak üzere yedekli olarak çalışmaktadır. Bu pompalar atıksu için üretilmiş dalgıç tip
pompalardır. Sıcaklık ve nem sensörleri ile koruması bulunan su soğutmalı pompalardır.
Tesis kapasitesine göre mevcutta bulunan pompa güçleri 9 kW ve 48 kW, basma kapasiteleri 115
m³/h ile 750 m³/h, basma yükseklikleri 5mss (metre su sütunu) ile 12 mss aralığında
değişmektedir.

Terfi pompaları, haznede bulunan ultrasonik seviye sensörünün okuduğu bilgiye göre devreye
girer veya devreden çıkar. Pompalar eşit yaşlandırma usulüne göre çalışır. Pompalar periyodik
olarak hazneden çıkarılır, temizlik ve bakımları yapılır. Her bir pompadan gelen basma hattı ana
kollektörde birleşir ve atıksu ana kolektörden geçerek bir sonraki üniteye ulaşır. Ana kolektör
üzerinde bulunan elektromanyetik tip debimetre ile tesise giren atıksuyun anlık ve toplam debi
bilgisi okunur.
